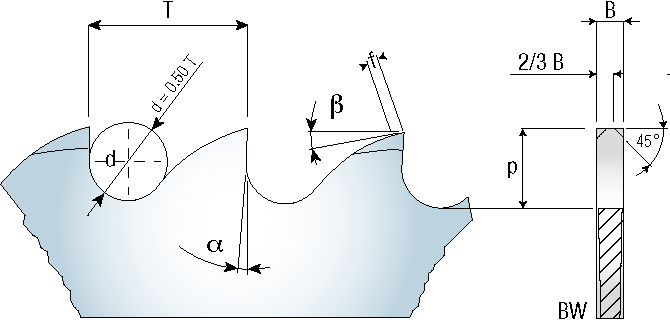

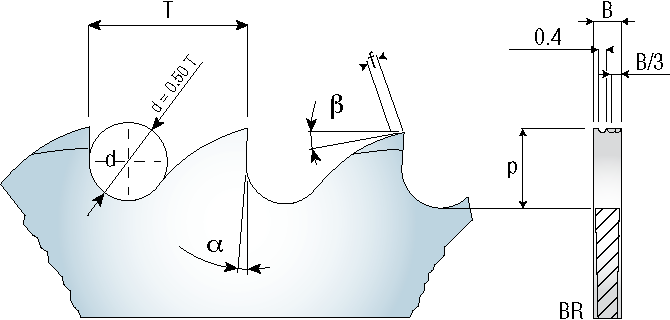

Главная страница | Режущий инструмент | Инструмент «Segmetal» | Пильные диски «Segmetal», геометрия зубьев Геометрия зубьев |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

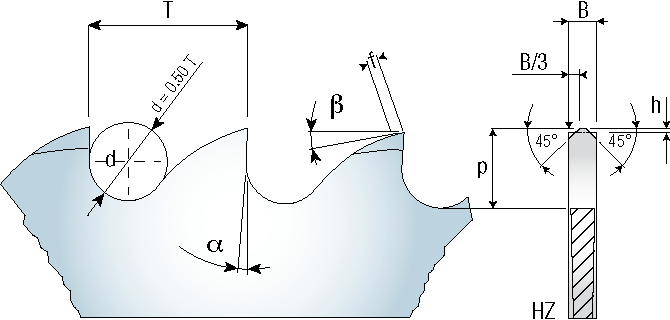

| Разница высоты зубьев типа HZ | Шаг | Высота | Диаметр основания зуба |
| h = 0,2 | 3 | 1,3 | 1,5 |
| 4 | 1,6 | 2,0 | |
| 5 | 2,1 | 2,5 | |
| 6 | 2,5 | 3,0 | |
| 7 | 2,9 | 3,5 | |
| h = 0,3 | 8 | 3,4 | 4,0 |
| 9 | 3,8 | 4,5 | |
| 10 | 4,2 | 5,0 | |
| 12 | 5,1 | 6,0 | |
| 14 | 5,9 | 7,0 | |
| 16 | 7,2 | 8,0 |
Таблица:
Значения угла наклона зуба и угла резания для наиболее распространённых материалов
| Материал | α угол наклона зуба град | β угол резания град |
| Сталь 350-900 Н/мм² | 18° | 10° |
| Сталь 900-1200 Н/мм² | 18° | 10° |
| Нержавеющая сталь | 18° | 10° |
| Титан | 18° | 10° |
| Inconel | 18° | 10° |
| Чугун | 12° | 8° |
| Алюминий и его сплавы | 25° | 10° |
| Медь | 20° | 10° |
| Бронза | 12° | 10° |
| Латунь | 15° | 15° |
